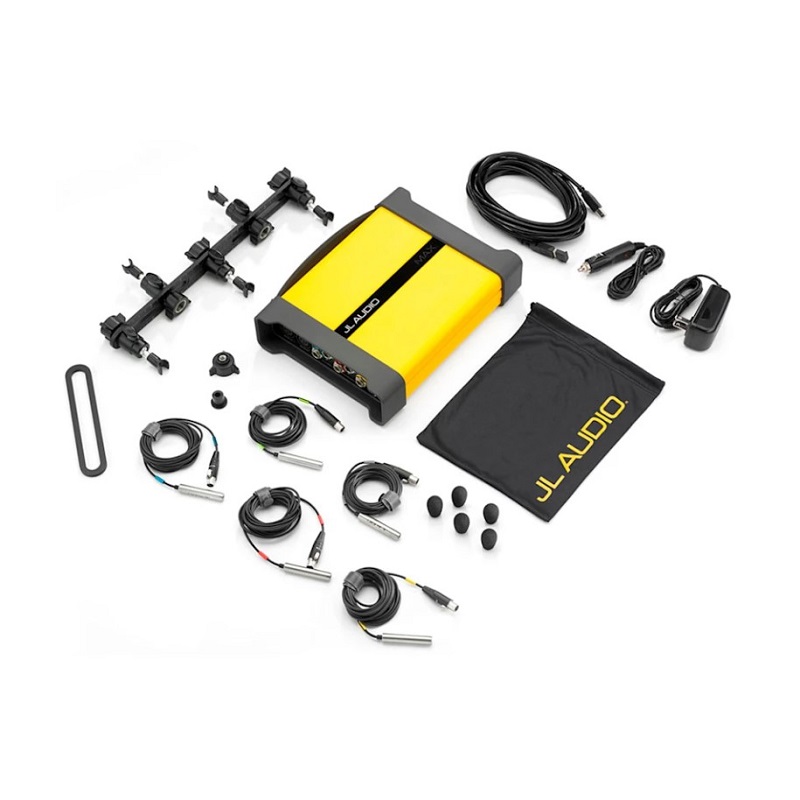

General

Fuente de alimentación

12 VCC nominales (rango de 10 a 15 VCC)

Entradas

Entradas de alto nivel 1 y 2

Configuración de pines

XLR (Pin 1-GND, Pin 2-Señal +, Pin 3-Señal -)

Impedancia de entrada

73 kΩ

Planitud ± 0,1 dB

5 Hz-15 kHz a 44,1 kSR, 48 kSR, 96 kSR

Planitud ± 0,5 dB

5 Hz-20 kHz a 44,1 kSR
5 Hz-22 kHz a 48 kSR
5 Hz-35 kHz a 96 kSR

Diafonía, 5 Hz-20 kHz

≤ – 95 dB

Diafonía a 1 kHz

≤ – 110 dB

Distorsión armónica total a 1 kHz

≤ 0,0012%

Distorsión armónica total (THD+N), 5 Hz-20 kHz

≤ 0,035%

margen de maniobra del ADC

-4,84 dBFS a 80 VCA pico (56,57 Vrms sinusoidal) (accionamiento diferencial)

Nivel máximo de compensación de CC

50 VCC, pin 2 o 3 a GND, pin 1 - CC

Entradas de micrófono no balanceadas (1, 2, 3, 4, 5)

Configuración de pines

Mini-XLR (Pin 1-GND, Pin 2-Señal +, Pin 3-2 VCC)

Impedancia de entrada

2,2 kΩ

Planitud ± 0,5 dB

10 Hz-10 kHz a 44,1 kSR, 48 kSR, 96 kSR

Diafonía, 5 Hz-20 kHz

≤ – 115 dB

Diafonía a 1 kHz

≤ – 120 dB

Distorsión armónica total a 1 kHz

≤ 0,0009%

Distorsión armónica total (THD+N), 5 Hz-20 kHz

≤ 0,01%

margen de maniobra del ADC

-39,5 dBFS a 94 dB SPL

RCA balanceada (entrada de referencia)

Configuración de pines

RCA hembra (pin central: señal +, carcasa: señal –)

Impedancia de entrada

~ 100 kΩ

Planitud ± 0,1 dB

5 Hz-15 kHz a 44,1 kSR, 48 kSR, 96 kSR

Planitud ± 0,5 dB

5 Hz-20 kHz a 44,1 kSR
5 Hz-22 kHz a 48 kSR
5 Hz-35 kHz a 96 kSR

Distorsión armónica total a 1 kHz

≤ 0,005%

Distorsión armónica total (THD+N), 5 Hz-20 kHz

≤ 0,035%

Entrada digital S/PDIF (óptica)

Conector

TOSLINK

Frecuencias de muestreo

8 kHz-216 kHz

Profundidades de bits

PCM de 8-24 bits

Salidas

Salida DAC

Conectores

RCA no balanceado

Impedancia de salida

200 Ω

Nivel de salida a 0 dBFS (RMS)

4 V

Planitud ± 0,1 dB

5 Hz-10 kHz a 44,1 kSR, 48 kSR, 96 kSR

Planitud ± 1 dB

5 Hz-20 kHz a 44,1 kSR
5 Hz-22 kHz a 48 kSR
5 Hz-35 kHz a 96 kSR

Diafonía, 5 Hz-20 kHz

≤ – 95 dB

Diafonía a 1 kHz

≤ – 110 dB

Distorsión armónica total a 1 kHz

~ 0,0014%

Distorsión armónica total (THD+N), 5 Hz-20 kHz

≤ 0,032%

Salida digital S/PDIF (óptica)

Conector

TOSLINK

Frecuencias de muestreo

44,1 kHz-96 kHz

Profundidades de bits

PCM de 24 bits

Nivel de salida

Definido por el control de nivel del generador de señales

Micrófonos

Tamaño, tipo

1/4", electret prepolarizado (omnidireccional)

Planitud ± 1 dB

50 Hz-10 kHz a 44,1 kS, 48 kS, 96 kS

Planitud ± 2 dB

5 Hz a ≥ 20 kHz a 44,1 kS, 48 kS, 96 kS

Nivel de presión sonora de entrada máximo

130 dB SPL a 1 kHz con ≤ 2 % THD
