SUBWOOFER-COMPACTO-DUAL-12''-4OHM-12TW3-D4

JLAUDIO-010-03044-00
Pvpr - Con Iva:559,99 €

JLAUDIO-010-03044-00
JLAUDIO-010-03044-00

Descripción del producto

PIENSA EN FINO. VIVE LA EXPERIENCIA.

Basándose en las tecnologías centrales desarrolladas para los subwoofers de línea fina TW5, la serie TW3 incorpora una potente combinación de baja profundidad de montaje y gran capacidad de excursión lineal. El resultado es un altavoz que ofrece un rendimiento de subgraves potente e impresionante en un formato compacto, ideal para instalaciones con espacio reducido.

  • Ofrece graves profundos y potentes en espacios reducidos
  • Elija entre subwoofers tw3 de línea fina de 10 o 12 pulgadas
  • Requisitos de volumen de caja extremadamente pequeños (0,80 pies cúbicos)
  • El marco de aleación fundida proporciona una plataforma de altavoz sólida con profundidades de montaje poco profundas (8,25/8,9 cm)
  • Combina mejor con amplificadores de 200 a 400 vatios

https://www.garmin.com/en-US/p/1667337/pn/010-03044-00/

Características físicas y de rendimiento
Tamaños 10″/12″
Peso 10″: 4.6 kg (10.1 lbs)
12″: 6.8 kg (14.9 lbs)
Gestión continua de potencia (RMS) 400 W
Sensibilidad (SPL a 1 W/1 m) 10″ (Dual 4 Ω): 82.10 dB
10″ (Dual 8 Ω): 82.27 dB
12″ (Dual 4 Ω): 84.11 dB
12″ (Dual 8 Ω): 84.23 dB
Impedancia nominal Dual de 4 Ω o dual de 8 Ω
Potencia de amplificador recomendada (RMS) 200-400 W
Material del cono Polipropileno relleno de minerales
Garantía 3 años

Conexiones
Conexiones de los altavoces Terminal con botones

Dimensiones de montaje
Diámetro exterior del marco 10″: máx.: 284 mm (11,2″)
Mín.: 267 mm (10,5″)
12″: máx.: 335 mm (13,2″)
Mín.: 318 mm (12,5″)
Espacio libre de profundidad de montaje 10″: 83 mm (3.25″)
12″: 89 mm (3.5″)
Orificio de montaje 10″: 244 mm (9.625″)
12″: 295 mm (11.625″)
Círculo del orificio de los pernos 10″: 267 mm (10.5″)
12″: 18 mm (12.5″)
Diámetro exterior del motor 10″: 130 mm (5.1″)
12″: 156 mm (6.125″)
Desplazamiento del diafragma 10″: 0.019 cu ft (0.54 L)
12″: 0.029 cu ft (0.82 L)

Parámetros
Resonancia al aire libre (FS) 10″ (Dual 4 Ω): 32.30 Hz
10″ (Dual 8 Ω): 39.262 Hz
12″ (Dual 4 Ω): 26.46 Hz
12″ (Dual 8 Ω): 32.660 Hz
"Q" eléctrica (Qes) 10″ (Dual 4 Ω): 0.656
10″ (Dual 8 Ω): 0.825
12″ (Dual 4 Ω): 0.558
12″ (Dual 8 Ω): 0.715
"Q" mecánica (Qms) 10″ (Dual 4 Ω): 11.35
10″ (Dual 8 Ω): 9.84
12″ (Dual 4 Ω): 10.766
12″ (Dual 8 Ω): 10.071
"Q" total (Qts) 10″ (dual de 4 Ω): 0,62
10″ (dual de 8 Ω): 0,761
12″ (dual de 4 Ω): 0,531
12″ (dual de 8 Ω): 0,668
Cumplimiento equivalente (Vas) 10″ (dual de 4 Ω): 19,82 l (0,700 pies cúbicos)
10″ (dual de 8 Ω): 14,44 l (0,510 pies cúbicos)
12″ (dual de 4 Ω): 48,73 l (1,72 pies cúbicos)
12″ (dual de 8 Ω): 34,12 l (1,205 pies cúbicos)
Excursión lineal unidireccional (Xmax; las especificaciones se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección) 15.2 mm (0.6″)
Eficiencia de referencia (NO) 10″ (dual de 4 Ω): 0,23 %
10″ (dual de 8 Ω): 0,23 %
Área efectiva del pistón (SD) 10″: 0,0365 m² (56,532 in²)
12″: 0,0539 m² (83,517 in²)
Resistencia de CC (RE) 10″ (dual de 4 Ω): 9,036 Ω
10″ (dual de 8 Ω): 15,008 Ω
12″ (dual de 4 Ω): 9,280 Ω
12″ (dual de 8 Ω): 14,800 Ω

Especificaciones de la caja sellada
Grosor de la pared 19 mm (0.75″)
Grosor del deflector delantero 19 mm (0.75″)
Volumen (neto int.) 10″ (dual de 4 Ω): 14,16 l (0,50 pies cúbicos)
10″ (dual de 8 Ω): 16,3 l (0,575 pies cúbicos)
12″ (dual de 4 Ω): 22,7 l (0,80 pies cúbicos)
12″ (dual de 8 Ω): 28,3 l (1 pie cúbico)
Anchura externa (W) 10″ (dual de 4 Ω): 406 mm (16″)
10″ (dual de 8 Ω): 425 mm (16,75″)
12″ (dual de 4 Ω): 540 mm (21,25″)
12″ (dual de 8 Ω): 635 mm (25″)
Altura externa (H) 10″ (dual de 4 Ω): 352 mm (13,875″)
10″ (dual de 8 Ω): 381 mm (15″)
12″ (dual de 4 Ω): 406 mm (16″)
12″ (dual de 8 Ω): 422 mm (16,625″)
Profundidad externa (D) 165 mm (6.5″)
Frecuencia de corte de -3 dB (F3) 10″ (Dual 4 Ω): 40.09 Hz
10″ (Dual 8 Ω): 41.61 Hz
12″ (Dual 4 Ω): 37.99 Hz
12″ (Dual 8 Ω): 38.27 Hz
Resonancia del sistema (FC) 10″ (Dual 4 Ω): 40.09 Hz
10″ (Dual 8 Ω): 41.61 Hz
12″ (Dual 4 Ω): 37.99 Hz
12″ (Dual 8 Ω): 38.27 Hz
Q del sistema en resonancia (QTC) 10″ (dual de 4 Ω): 0,96
10″ (dual de 8 Ω): 1,0453
12″ (dual de 4 Ω): 0,9426
12″ (dual de 8 Ω): 0,9919

Especificaciones de la caja con puerto
Grosor de la pared 19 mm (0.75″)
Grosor del deflector delantero 19 mm (0.75″)
Volumen (neto int.) 10″ (dual de 4 Ω): 17 l (0,60 pies cúbicos)
10″ (dual de 8 Ω): 21,2 l (0,75 pies cúbicos)
12″ (dual de 4 Ω): 26,9 l (0,95 pies cúbicos)
12″ (dual de 8 Ω): 36,8 l (1,3 pies cúbicos)
Anchura externa (W) 10″: 762 mm (30″)
12″ (dual de 4 Ω): 762 mm (30″)
12″ (dual de 8 Ω): 864 mm (34″)
Altura externa (H) 10″ (dual de 4 Ω): 372 mm (14,625″)
10″ (dual de 8 Ω): 416 mm (16,375″)
12″ (dual de 4 Ω): 422 mm (16,625″)
12″ (dual de 8 Ω): 432 mm (17″)
Profundidad externa (D) 10″ (dual de 4 Ω): 130 mm (5,125″)
10″ (dual de 8 Ω): 133 mm (5,25″)
12″ (dual de 4 Ω): 165 mm (6,50″)
12″ (dual de 8 Ω): 171 mm (6,75″)
Anchura del puerto de ranura interno 10″ (dual de 4 Ω): 92 mm (3,625″)
10″ (dual de 8 Ω): 95 mm (3,75″)
12″ (dual de 4 Ω): 127 mm (5″)
12″ (dual de 8 Ω): 133 mm (5,25″)
Altura del puerto de ranura interno 10″: 54 mm (2.125″)
12″ (Dual 4 Ω): 64 mm (2.50″)
12″ (dual de 8 Ω): 60 mm (2,375″)
Longitud del puerto de ranura interno 10″ (dual de 4 Ω): 789 mm (31,0625″)
10″ (dual de 8 Ω): 681 mm (26,8125″)
12″ (dual de 4 Ω): 794 mm (31,25″)
12″ (dual de 8 Ω): 610 mm (24″)
Longitud de la extensión del puerto 10″ (dual de 4 Ω): 670 mm (26,375″)
10″ (dual de 8 Ω): 635 mm (25″)
12″ (dual de 4 Ω): 660 mm (26″)
12″ (dual de 8 Ω): 560 mm (22,0625″)
Frecuencia de sintonización (FB) 10″ (Dual 4 Ω): 32.14 Hz
10″ (Dual 8 Ω): 31.33 Hz
12″ (dual de 4 Ω): 32,14 Hz
12″ (dual de 8 Ω): 32 Hz
Frecuencia de corte de -3 dB (F3) 10″ (dual de 4 Ω): 32,11 Hz
10″ (dual de 8 Ω): 29,54 Hz
12″ (dual de 4 Ω): 32,52 Hz
12″ (dual de 8 Ω): 29,79 Hz

Adicional
Características adicionales Las recomendaciones para la caja que se indican anteriormente son dimensiones externas en las que se presupone el uso de un material de 19 mm (0,75 pulgadas) de grosor. Si utilizas material de 16 mm (0,625 pulgadas) de grosor, resta 6,5 mm (0,25 pulgadas) de cada una de las dimensiones. No utilices ningún material con un grosor inferior a 16 mm (0,625 pulgadas), ya que podría afectar a la rigidez de la caja.
Todos los volúmenes de la caja que se indican anteriormente son volúmenes internos netos. Deben añadirse el desplazamiento del diafragma, el desplazamiento del puerto y el desplazamiento de los refuerzos para obtener el volumen interno bruto final. Todas las dimensiones de la caja que se indican anteriormente ya tienen esto en cuenta.
Si utilizas varios en una misma caja, deberás volver a calcular las dimensiones de la caja y el puerto. Para obtener ayuda, ponte en contacto con tu distribuidor autorizado de JL Audio o con el servicio de asistencia técnica de JL Audio.
Recomendamos su uso en un sistema biamplificado en el que se utilicen satélites de alta calidad y un amplificador de alta calidad. No recomendamos su uso con un cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento.
Las especificaciones están sujetas a cambios sin previo aviso.
JLAUDIO-010-03044-00

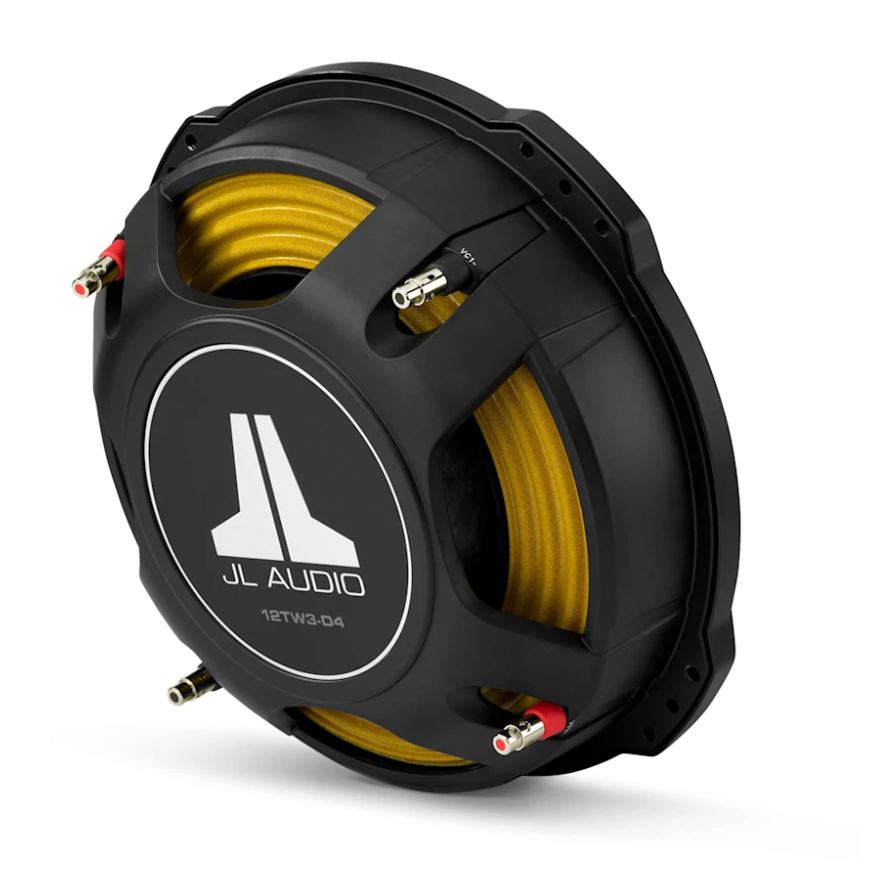

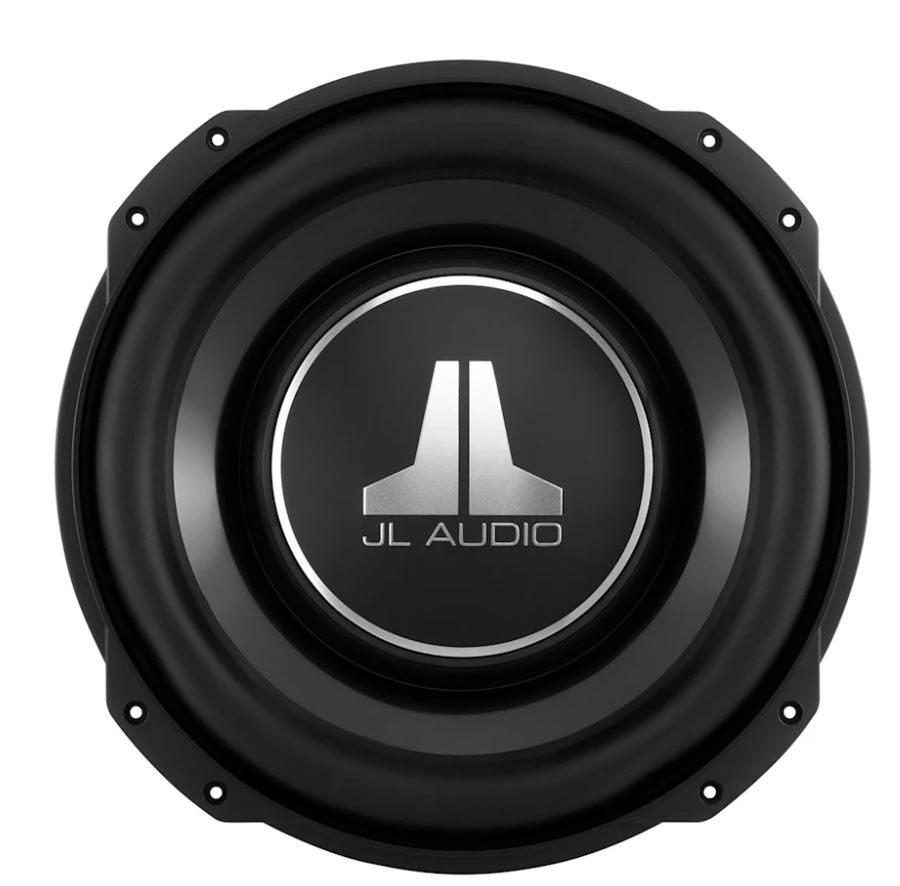

Imágenes de producto
