JLAUDIO-010-03203-00

W1v3-SUBWOOFER-8-SINGLE-4-OHM

JLAUDIO-010-03203-00
Pvpr - Con Iva:239,99 €

JLAUDIO-010-03203-00
JLAUDIO-010-03203-00

Descripción del producto

PENSAMIENTO MÁS PROFUNDO

Ideales para aplicaciones de audio para automóvil de potencia moderada y caja pequeña, los subwoofers W1v3 comparten muchas características exclusivas con los modelos premium de JL Audio, lo que les permite ofrecer una fiabilidad excepcional, una estabilidad dinámica superior y baja distorsión dentro de sus límites de potencia previstos. Además, su reducida profundidad de montaje y la estructura compacta del motor permiten extraer más graves en menos espacio, en comparación con otros woofers típicos en su rango de precio.

  • Ofrece graves nítidos y articulados en aplicaciones de cajas pequeñas
  • Elija entre subwoofers w1v3 de 8, 10 o 12 pulgadas
  • Un sistema de motor optimizado para dma garantiza un movimiento lineal y preciso del cono
  • La tecnología elevated frame cooling™ mejora la disipación del calor y la gestión de potencia
  • Los modelos de 10 y 12 pulgadas se comparan mejor con amplificadores de potencia de 75 a 300 vatios

https://www.garmin.com/en-US/p/1709781/pn/010-03203-00/

Características físicas y de rendimiento
Tamaños 8"/10"/12"
Peso 8": 3,40 kg (7,4 lbs)
10": 4,5 kg (9,9 lbs)
12": 5,5 kg (12,2 lbs)
Gestión continua de potencia (RMS) 8": 150 W
10"/12": 300 W
Sensibilidad (SPL a 1 W/1 m) 8": 84,8 dB
10" (2 Ω): 83,9 dB
10" (4 Ω): 84,2 dB
12" (2 Ω): 85,9 dB
12" (4 Ω): 86,1 dB
Impedancia nominal 2 Ω o 4 Ω
Potencia de amplificador recomendada (RMS) 8": 50-150 W
10"/12": 75-300 W
Material del cono Polipropileno relleno de minerales
Garantía 3 años

Conexiones
Conexiones de los altavoces Terminal con botones

Dimensiones de montaje
Diámetro exterior del marco 8": 216 mm (8,5")
10": 267 mm (10,5")
12": 318 mm (12,5")
Espacio libre de profundidad de montaje 8": 98 mm (3,86")
10": 117 mm (4,6")
12": 137 mm (5,41")
Orificio de montaje 8": 180 mm (7,09")
10": 230 mm (9,0625")
12": 281 mm (11,0625")
Círculo del orificio de los pernos 8": 199 mm (7,85")
10": 246 mm (9,7")
12": 297 mm (11,7")
Diámetro exterior del motor 8": 120 mm (4,72")
10": 125 mm (4,92")
12": 133 mm (5,25")
Desplazamiento del diafragma 8″: 0,0180 cu ft (0,510 L)
10″: 0,037 cu ft (1,05 L)
12″: 0,052 cu ft (1,47 L)

Parámetros
Resonancia al aire libre (FS) 8": 35,40 Hz
10" (2 Ω): 25,23 Hz
10" (4 Ω): 26,15 Hz
12" (2 Ω): 26,55 Hz
12" (4 Ω): 26,21 Hz
"Q" eléctrica (Qes) 8": 0,451
10" (2 Ω): 0,463
10" (4 Ω): 0,475
12" (2 Ω): 0,554
12" (4 Ω): 0,535
"Q" mecánica (Qms) 8": 5,791
10" (2 Ω): 7,246
10" (4 Ω): 7,243
12" (2 Ω): 8,731
12" (4 Ω): 8,2
"Q" total (Qts) 8": 0,418
10" (2 Ω): 0,436
10" (4 Ω): 0,446
12" (2 Ω): 0,521
Cumplimiento equivalente (Vas) 8″: 0,68 cu ft (19,26 L)
10″ (2 Ω): 1,559 cu ft (44,15 L)
10″ (4 Ω): 1,533 cu ft (43,41 L)
12″ (2 Ω): 2,544 cu ft (72,04 L)
12″ (4 Ω): 2,706 cu ft (76,63 L)
Excursión lineal unidireccional (Xmax; las especificaciones se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección) 8": 8 mm (0,3")
10"/12": 11 mm (0,45")
Eficiencia de referencia (NO) 8": 0,18%
10" (2 Ω): 0,15%
10" (4 Ω): 0,16%
12" (2 Ω): 0,23%
12" (4 Ω): 0,25%
Área efectiva del pistón (SD) 8": 0,0211 m² (32,67 in²)
10": 0,0346 m² (53,584 in²)
12": 0,0525 m² (81,426 in²)
Resistencia de CC (RE) 8": 4,06 Ω
10" (2 Ω): 2,233 Ω
10" (4 Ω): 3,902 Ω
12" (2 Ω): 2,210 Ω 12" (4 Ω): 3,915 Ω

Especificaciones de la caja sellada
Grosor de la pared 19 mm (0,75")
Grosor del deflector delantero 19 mm (0,75")
Volumen (neto int.) 8": 0,350 cu ft (9,90 L)
10": 0,55 cu ft (15,57 L)
12": 1,10 cu ft (31,5 L)
Anchura externa (W) 8": 305 mm (12")
10": 419 mm (16,5")
12": 406 mm (16")
Altura externa (H) 8": 305 mm (12")
10": 419 mm (16,5")
12": 406 mm (16")
Profundidad externa (D) 8": 219 mm (8,625")
10": 178 mm (7")
12": 279 mm (11")
Frecuencia de corte de -3 dB (F3) 8": 59,9 Hz
10" (2 Ω): 42,3 Hz
10" (4 Ω): 43,1 Hz
12" (2 Ω): 38,99 Hz
12" (4 Ω): 39,63 Hz
Resonancia del sistema (FC) 8": 60,7 Hz
10" (2 Ω): 49,4 Hz
10" (4 Ω): 50,9 Hz
12" (2 Ω): 48,39 Hz
12" (4 Ω): 48,75 Hz
Q del sistema en resonancia (QTC) 8": 0,717
10" (2 Ω): 0,853
10" (4 Ω): 0,868
12" (2 Ω): 0,9496
12" (4 Ω): 0,9338

Especificaciones de la caja con puerto
Grosor de la pared 19 mm (0,75")
Grosor del deflector delantero 19 mm (0,75")
Volumen (neto int.) 8": 0,50 cu ft (14,2 L)
10": 0,9 cu ft (25,5 L)
12": 1,6 cu ft (45,3 L)
Anchura externa (W) 8": 330 mm (13")
10": 432 mm (17")
12": 635 mm (25")
Altura externa (H) 8": 254 mm (10")
10": 292 mm (11,5")
12": 394 mm (15,5")
Profundidad externa (D) 8": 283 mm (11,125")
10": 387 mm (15,25")
12": 330 mm (13")
Anchura del puerto de ranura interno 10": 28,6 mm (1,125")
12": 38 mm (1,5")
Altura del puerto de ranura interno 10": 254 mm (10")
12": 356 mm (14")
Longitud del puerto de ranura interno 10": 767 mm (30,1875")
12": 781 mm (30,75")
Longitud de la extensión del puerto 10": 318 mm (12,50")
12": 432 mm (17")
Frecuencia de sintonización (FB) 8": 38 Hz
10": 32,17 Hz
12": 31,79 Hz
Frecuencia de corte de -3 dB (F3) 8": 39,10 Hz
10" (2 Ω): 31,36 Hz
10" (4 Ω): 31,92 Hz
12" (2 Ω): 31 Hz
12" (4 Ω): 31,41 Hz
Longitud del puerto redondo interno 8": 254 mm (10")
Diámetro del puerto redondo interno 8": 51 mm (2")

Adicional
Características adicionales Las recomendaciones para la caja que se indican anteriormente son dimensiones externas en las que se presupone el uso de un material de 19 mm (0,75 pulgadas) de grosor. Si utilizas material de 16 mm (0,625 pulgadas) de grosor, resta 6,5 mm (0,25 pulgadas) de cada una de las dimensiones. No utilices ningún material con un grosor inferior a 16 mm (0,625 pulgadas), ya que podría afectar a la rigidez de la caja.
Todos los volúmenes de la caja que se indican anteriormente son volúmenes internos netos. Deben añadirse el desplazamiento del diafragma, el desplazamiento del puerto y el desplazamiento de los refuerzos para obtener el volumen interno bruto final. Todas las dimensiones de la caja que se indican anteriormente ya tienen esto en cuenta.
Si utilizas varios en una misma caja, deberás volver a calcular las dimensiones de la caja y el puerto. Para obtener ayuda, ponte en contacto con tu distribuidor autorizado de JL Audio o con el servicio de asistencia técnica de JL Audio.
Recomendamos su uso en un sistema biamplificado en el que se utilicen satélites de alta calidad y un amplificador de alta calidad. No recomendamos su uso con un cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento.
Las especificaciones están sujetas a cambios sin previo aviso.
JLAUDIO-010-03203-00

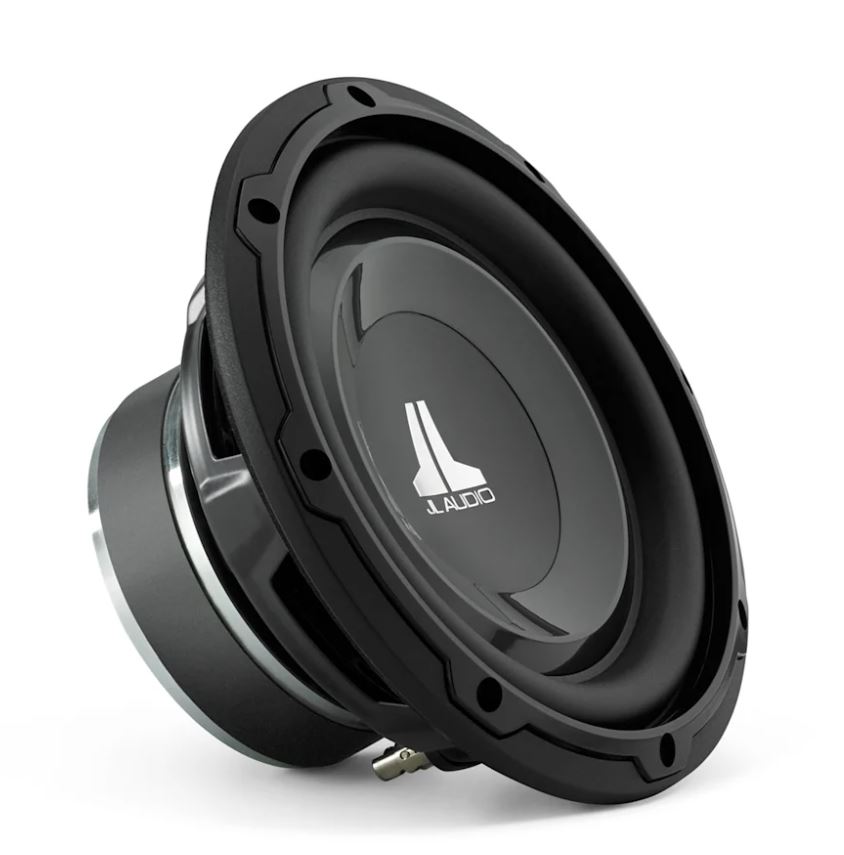

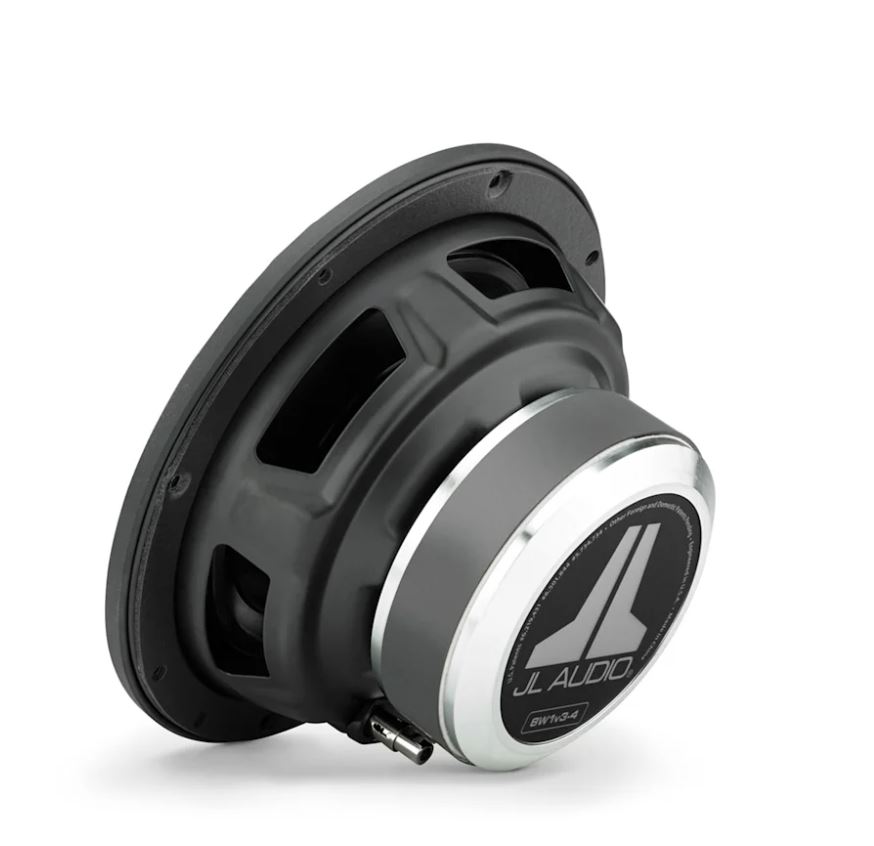

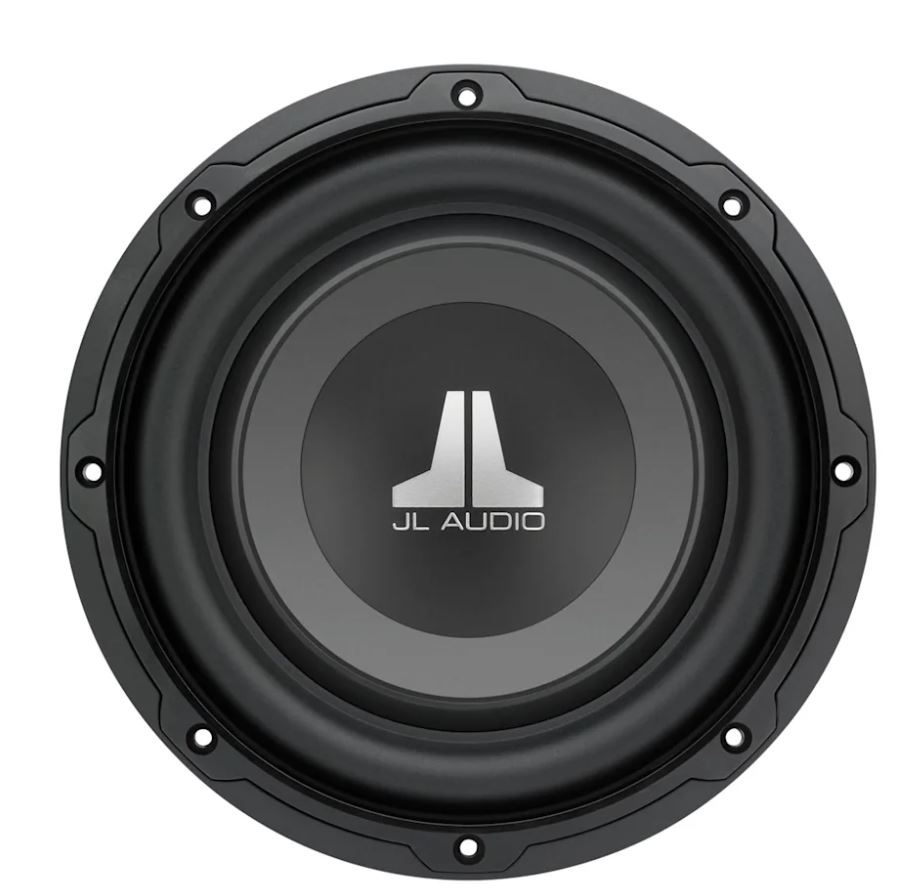

Imágenes de producto
