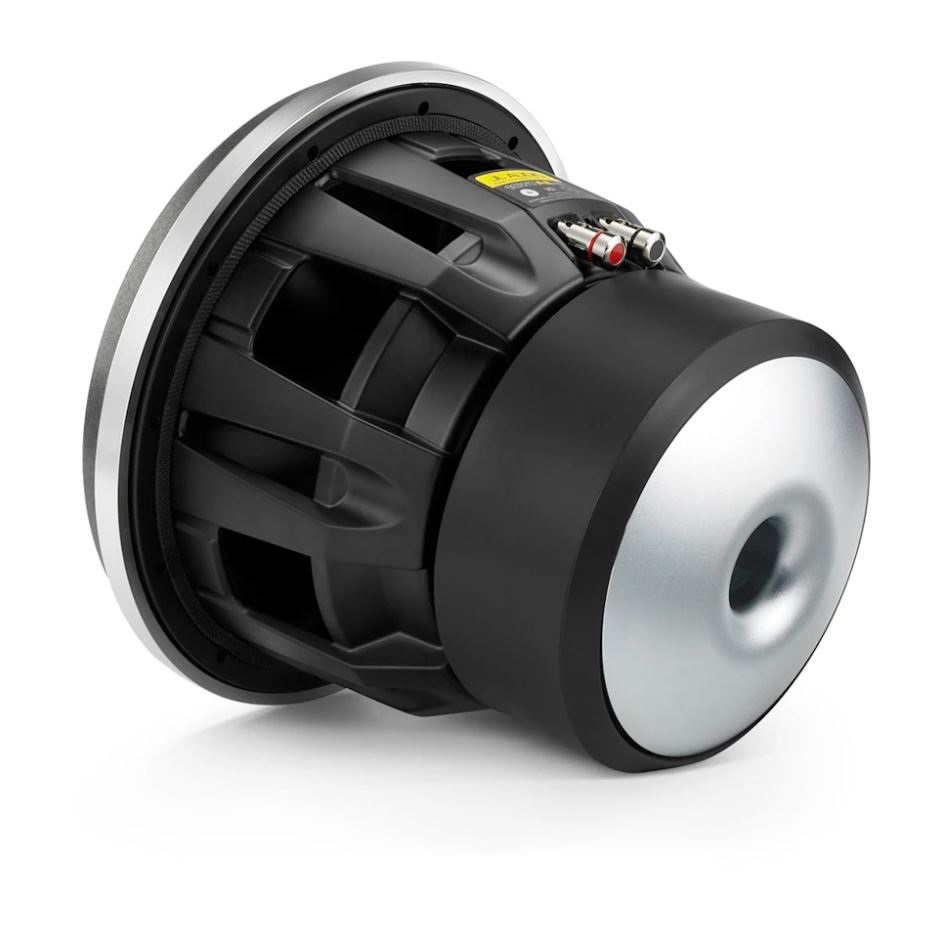

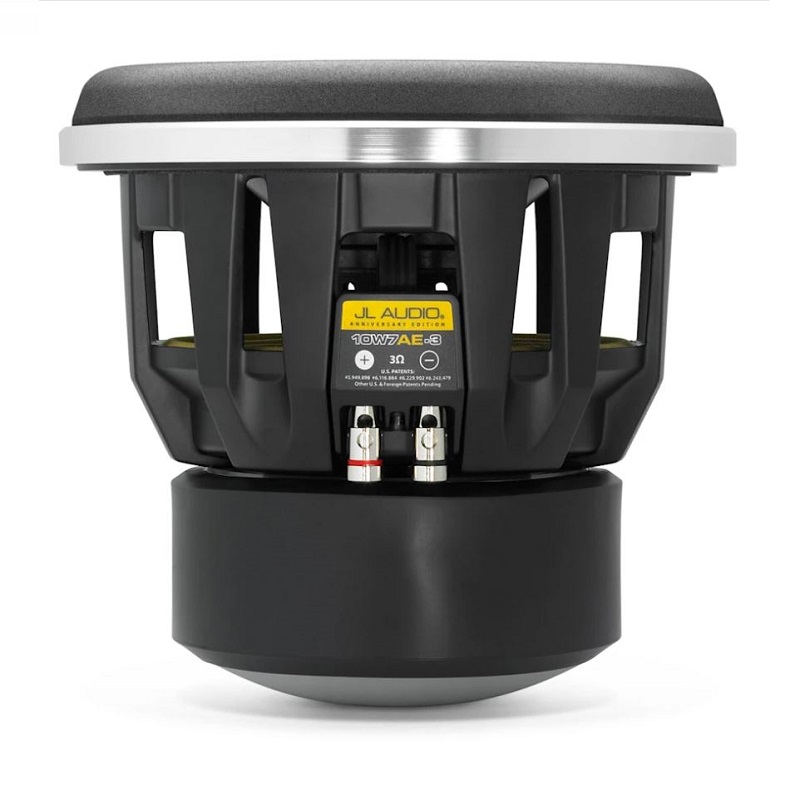

SUBWOOFER-W7AE-INDIVIDUAL-10''-3OHM
Descripción del producto
LA REFERENCIA EN CUANTO A SUBGRAVES DE ALTO RENDIMIENTO
Los subwoofers W7AE, capaces de ofrecer al mismo tiempo una salida extrema, una dinámica excepcional y una calidad de sonido atractiva, representan la referencia definitiva en cuanto a subgraves de alto rendimiento para coche. Una investigación de audio intensiva ha permitido optimizar el diseño de los altavoces para reproducir fielmente detalles profundos y ricos en los graves, con una linealidad y precisión superiores. Como resultado, se han emitido ocho patentes en los Estados Unidos para tecnologías de motor, suspensión y montaje en la plataforma W7.
https://www.garmin.com/es-ES/p/1669677/pn/010-03208-00/
Características físicas y de rendimiento |
|
| Tamaños | 8"/10"/12"/13,5" |
|---|---|
| Peso | 8": 7,8 kg (17 lbs) 10": 13,6 kg (30 lbs) 12": 20,4 kg (45 lbs) 13,5": 23,6 kg (52 lbs) |
| Gestión continua de potencia (RMS) | 8": 500 W 10": 750 W 12": 1000 W 13,5": 1500 W |
| Sensibilidad (SPL a 1 W/1 m) | 8": 82,7 dB 10": 84,3 dB 12": 86,2 dB 13,5": 86,3 dB |
| Impedancia nominal | Consultar sección adicional |
| Potencia de amplificador recomendada (RMS) | 8": 200-500 W 10": 300-750 W 12": 400-1000 W 13,5": 500-1500 W |
| Material del cono | Polipropileno relleno de minerales |
| Garantía | 3 años |
Conexiones |
|
| Conexiones de los altavoces | Terminal con botones |
|---|---|
Dimensiones de montaje |
|
| Diámetro exterior del marco | 8": 216 mm (8,5") 10": 267 mm (10,5") 12": 318 mm (12,5") 13,5": 356 mm (14") |
|---|---|
| Espacio libre de profundidad de montaje | 8": 173 mm (6,83") 10": 203 mm (8") 12": 241 mm (9,5") 13,5": 267 mm (10,5") |
| Orificio de montaje | 8": 176 mm (6,94") 10": 222 mm (8,74") 12": 267 mm (10,5") 13,5": 302 mm (11,9") |
| Círculo del orificio de los pernos | 8": 188 mm (7,39") 10": 237 mm (9,34") 12": 286 mm (11,27") 13,5": 12,7" (323 mm) |
| Diámetro exterior del motor | 8": 147 mm (5,79") 10": 166 mm (6,55") 12": 191 mm (7,5") 13,5": 213 mm (8,38") |
| Desplazamiento del diafragma | 8″: 0,06 cu ft (1,7 L) 10″: 0,09 cu ft (2,5 L) 12″: 0,14 cu ft (4 L) 13,5″: 0,21 cu ft (5,9 L) |
Parámetros |
|
| Resonancia al aire libre (FS) | 8": 35,2 Hz 10": 30,6 Hz 12": 27,2 Hz 13,5": 23,5 Hz |
|---|---|
| "Q" eléctrica (Qes) | 8": 0,654 10": 0,578 12": 0,514 13,5": 0,476 |
| "Q" mecánica (Qms) | 8": 9,5 10": 7,647 12": 7,807 13,5": 7,517 |
| "Q" total (Qts) | 8": 0,612 10": 0,537 12": 0,482 13,5": 0,448 |
| Cumplimiento equivalente (Vas) | 8″: 0,61 cu ft (17,4 L) 10″: 1,28 cu ft (36,1 L) 12″: 2,33 cu ft (66 L) 13,5″: 3,68 cu ft (104,3 L) |
| Excursión lineal unidireccional (Xmax; las especificaciones se han obtenido mediante el método de recorrido lineal máximo de la bobina de voz en una dirección, sin aplicar factores de corrección) | 8": 19 mm (0,75") 10": 23 mm (0,9") 12": 29 mm (1,15") 13,5": 32 mm (1,25") |
| Eficiencia de referencia (NO) | 8": 0,11% 10": 0,17% 12": 0,25% 13,5": 0,27% |
| Área efectiva del pistón (SD) | 8": 0,0245 m² (38 in²) 10":0,0386 m² (59,8 in²) 12": 0,0542 m² (84 in²) 13,5": 0,0693 m² (107,35 in²) |
| Resistencia de CC (RE) | 8": 2,78 Ω 10": 2,75 Ω 12": 2,47 Ω 13,5": 2,41 Ω |
Especificaciones de la caja sellada |
|
| Grosor de la pared | 19 mm (0,75") |
|---|---|
| Grosor del deflector delantero | 8": 19 mm (0,75") 10"/12"/13,5": 25 mm (1") |
| Volumen (neto int.) | 8": 0,875 cu ft (24,8 L) 10": 1,25 cu ft (35,4 L) 12": 1,375 cu ft (38,94 L) 13,5": 1,875 cu ft (53,1 L) |
| Anchura externa (W) | 8": 327 mm (12,875") 10": 368 mm (14,5") 12": 381 mm (15") 13,5": 407 mm (16") |
| Altura externa (H) | 8": 327 mm (12,875") 10": 368 mm (14,5") 12": 381 mm (15") 13,5": 407 mm (16") |
| Profundidad externa (D) | 8": 356 mm (14") 10": 391 mm (15,375") 12": 410 mm (16,125") 13,5": 479 mm (18,875") |
| Frecuencia de corte de -3 dB (F3) | 8": 41,3 Hz 10": 40,5 Hz 12": 40,4 Hz 13,5": 37,4 Hz |
| Resonancia del sistema (FC) | 8": 45,9 Hz 10": 43,5 Hz 12": 44,7 Hz 13,5": 40,5 Hz |
| Q del sistema en resonancia (QTC) | 8": 0,798 10": 0,763 12": 0,791 13,5": 0,77 |
Especificaciones de la caja con puerto |
|
| Grosor de la pared | 19 mm (0,75") |
|---|---|
| Grosor del deflector delantero | 8": 19 mm (0,75") 10"/12"/13,5": 25 mm (1") |
| Volumen (neto int.) | 8": 28,3 l (1 ft³) 10": 42,5 l (1,5 ft³) 12": 49,6 l (1,75 ft³) 13,5": 67,3 l (2,375 ft³) |
| Anchura externa (W) | 8": 476 mm (18,75") 10": 552 mm (21,75") 12": 578 mm (22,75") 13,5": 657 mm (25,875") |
| Altura externa (H) | 8": 327 mm (12,875") 10": 368 mm (14,5") 12": 381 mm (15") 13,5": 406 mm (16") |
| Profundidad externa (D) | 8": 356 mm (14") 10": 371 mm (14,625") 12": 403 mm (15,875") 13,5": 438 mm (17,25") |
| Anchura del puerto de ranura interno | 8": 35 mm (1,375") 10": 38 mm (1,5") 12": 48 mm (1,875") 13,5": 57 mm (2,25") |
| Altura del puerto de ranura interno | 8": 289 mm (11,375") 10": 330 mm (13") 12": 343 mm (13,5") 13,5": 368 mm (14,5") |
| Longitud del puerto de ranura interno | 8": 708 mm (27,875") 10": 619 mm (24,375") 12": 629 mm (24,75") 13,5": 667 mm (26,25") |
| Longitud de la extensión del puerto | 8": 335 mm(13,1875") 10": 229 mm (9") 12": 202 mm (7,9375") 13,5": 200 mm (7,875") |
| Frecuencia de sintonización (FB) | 8": 36,8 Hz 10": 35,3 Hz 12": 36,7 Hz 13,5": 34,6 Hz |
| Frecuencia de corte de -3 dB (F3) | 8": 30,1 Hz 10": 29,9 Hz 12": 32,8 Hz 13,5": 30,3 Hz |
Adicional |
|
| Características adicionales | Impedancia nominal: 8″/10″/12″: 3 Ω; 13,5″: 1,5 Ω dual Las recomendaciones para la caja que se indican anteriormente son dimensiones externas en las que se presupone el uso de un material de 19 mm (0,75 pulgadas) de grosor. Si utilizas material de 16 mm (0,625 pulgadas) de grosor, resta 6,5 mm (0,25 pulgadas) de cada una de las dimensiones. No utilices ningún material con un grosor inferior a 16 mm (0,625 pulgadas), ya que podría afectar a la rigidez de la caja. Todos los volúmenes de la caja que se indican anteriormente son volúmenes internos netos. Deben añadirse el desplazamiento del diafragma, el desplazamiento del puerto y el desplazamiento de los refuerzos para obtener el volumen interno bruto final. Todas las dimensiones de la caja que se indican anteriormente ya tienen esto en cuenta. Si utilizas varios en una misma caja, deberás volver a calcular las dimensiones de la caja y el puerto. Para obtener ayuda, ponte en contacto con tu distribuidor autorizado de JL Audio o con el servicio de asistencia técnica de JL Audio. Recomendamos su uso en un sistema biamplificado en el que se utilicen satélites de alta calidad y un amplificador de alta calidad. No recomendamos su uso con un cruce pasivo (bobina), ya que este tipo de dispositivo afectará negativamente al rendimiento. Las especificaciones están sujetas a cambios sin previo aviso. |
|---|---|
